新型鋁塑管塑料管件性能介紹

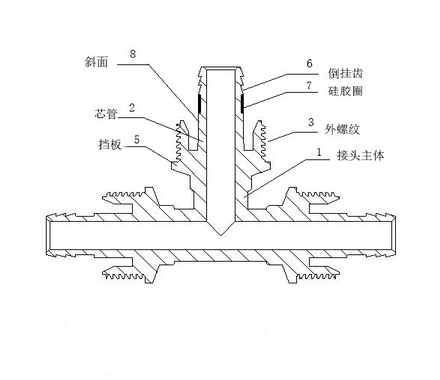

圖1為新型管件主體的結構示意圖；

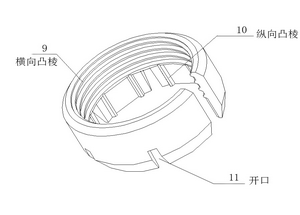

圖2為新型管件的C型壓緊環結構示意圖。

圖3為新型鎖緊螺母的結構圖。

                 附圖標記說明：1、接頭主體 2、芯管  3、外螺紋  4、鎖緊螺母  5、擋板  6、倒掛齒  7、芯管密封圈  8、斜面  9、橫向凸棱

         10、縱向凸棱  11、開口  12、加強圈

          (圖1)                                                                                  (圖2)



一、 材料介紹。

                 本管件采用能用于制造機器零件的工程塑料鑄成，主體和螺母材質選用美國進口“杜邦”工程塑料PA66+玻璃纖維復合而成

          產品達食品級、無毒、無味。梅花狀壓緊環用POM系列合金制造；芯管密封圈用耐低溫和高溫的硅膠制造。產品一次成型，外

          觀漂亮，部件工藝質量均勻，不存在個別參差不齊等現象。重量輕，強度高，成本低，耐高溫130度，低溫零下-30度。耐弱酸

          堿，耐侯性強，壽命長，密封性好（不懼怕密封圈破損）可以不用密封圈，喜水性（遇水后管件會適量膨脹，使螺母緊固，主

          體密封性提高），最適合藏暗管。

    新型管件的賣點成功之處是材質的配方，使管件的強度和韌性剛好平衡，螺母在鎖緊時，既不爆裂，也不滑絲，。

二、結構性能介紹

如圖1、2、3所示，本新型鋁塑復合管接頭，包括接頭主體1、芯管2、鎖緊螺母4及C型壓緊圈。接頭主體上設置外螺紋

并與鎖緊螺母的內螺紋咬合，接頭主體的外螺紋后端設置擋板。當螺母在接頭主體向下旋轉到一定位置時，會到達擋板的端面并

對應相接，有效避免因旋轉螺母過渡，導致接頭主體對螺母的內腔產生過大壓力，從而擠爆接頭的鎖緊螺母，另外，當螺母套緊

于接頭主體上時，擋板與螺母端部緊密接觸，防止螺母松動。接頭主體內置空腔，芯管固定在空腔上，芯管上設有倒掛齒，該倒

掛齒外側下端鑲嵌有芯管密封圈，芯管表面做成傾斜的斜面，芯管的底部半徑大于上部半徑，形成傾角0.5---2度，一方面將管

擴口并迫緊有效防止管材與芯管的連接位置漏水，另一方面因傾角而保證芯管底部具有足夠的剛度，避免出現芯管折斷等情況。

鎖緊螺母內部鑲嵌有加強圈，該加強圈設置為韌性金屬環，有效增加螺母的剛強度和韌性，防止爆裂。

二、用途介紹

鋁塑管配用本塑料合金管件，將大大提高鋁塑管的應用領域：除具有以往使用銅配件進行接管的一切用途外，還可輸送有酸

性、堿性的氣體，液體，有腐蝕性的有毒物質，惡劣的工業油污等。



新型鋁塑管塑料管件與銅配件的比較



一、密封性對比。

A、 材質分析：

銅管件在使用過程中存在的問題較多：主要表現是銅的熱膨脹系數與PE的熱膨脹系數相差太大，在長期冷熱交替使用

時，導致管件與管之間產生間隙而漏水漏氣。 新型鋁塑管塑料管件的材質是PA66工程塑料，它與PE的熱膨脹系數相差較

少，冷熱交替使用時，收宿、膨脹變化同步進行，杜絕漏水氣的問題。PA66材質還有一個特性是吸水膨脹，在使用過程中

由于吸收空氣中的水分，是管件主體產生輕微的膨脹，使蕊管和管材的接觸更緊密。

B、 結構分析。

（1）新型管件對密封的辦法是采用雙重性的，看（圖1）

第一道：密封是指示位置7—硅膠圈；

第二道：密封是位置8---斜面，即主體芯管的根部約有10CM高是設計成喇叭口的，斜度傾角約0.5--2度，管材插入

芯管時越往下插就越迫的緊。由于管材和芯管的材質同類，使得互相之間的粘結度很好，所以假如第一道密

封硅膠破損或使用時間太長而彈性失效，還有第二道密封，達到雙重保險的作用。

（2）新型管件的所有螺紋設計都是倒掛齒的，以及材質的吸水膨脹性，令到螺母鎖緊后，返松動的情況被杜絕。

（3）新型管件的芯管根部設計成斜面0.5--2度傾角,除了密封作用，還有一個很大的作用就是：使芯管的根部具有更強的剛

度，避免芯管在使用時候出現折斷現象。銅管件長期使用，因為氧化腐蝕常有芯管折斷現象。

（4）壓緊環的結構設計如（圖2）

   縱向凸棱的設計，有效防止管材因搖擺而旋轉；開口設計可增強壓緊環的收縮力。而銅件的壓緊環是不可能加工出凸

棱的，所以銅件很多時候因螺母旋得不夠緊，管材在芯管處會旋轉松動。

（5）新型管件的主體設計有螺母擋板（圖1），作用是螺母旋到擋板處，擋板與螺母端部緊密接觸，防止螺母松動，這個

是銅件沒有的。螺母返松動是銅件的短處。

二：經濟成本對比

           銅配件的材質本身就是屬于貴金屬，價格較貴，比重大，加工程序比較復雜，造成銅配件的制造成本太高，有點“浪費”的感

覺。如果用國標59銅生產出來的管件，比同規格的塑料合金管件價格貴約3倍；用非標銅或雜銅生產的管件也比塑料合金管件

貴2倍左右。

三：耐候性對比

新型鋁塑管塑料合金管件的脆化溫度-30℃。 適合使用環境溫度-30℃----130℃，平衡吸水率2．5%，耐酸、堿、大多數無

機鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕（但強酸不可以輸送），所以應用領域比銅配件更寬廣，更適合輸送具有腐蝕性

的液體、氣體。比如燃?xì)�、煤氣、天然氣都具有弱腐蝕性，選用塑料合金件裝配管道會更安全。 銅件在輸送帶腐蝕性的液體或

氣體就沒那么好，芯管會因長期的輕度腐蝕，變得容易折斷、生銹，降低使用壽命。
